Projekt

Vägbro, 17-190-1, över Foxens utlopp och Dalslands kanal. Av typen holländsk bro, byggd 1942, med en spännvidd på 2,2 + 8,8 m, konstruktionslängd 61 m och bredden 4,5 m. Fri höjd 2 m och årsdygnstrafiken ca 470 fordon/dygn. Hydrauliskt öppningsmaskineri med hydraulmotorer samt med elmekaniskt regelmaskineri.

Karta https://goo.gl/maps/kbLy1

Arbeten utförda av Sting
2009 – Underhåll
2012 – Reparation vridmaskineri
2013 – Täcklock ställdon
2016 – Huvudinspektion el och maskin
2017 -Konstruktion av nytt styrsystem

Nysätersbron är en vägbro, 17-170-1, över Byälven vid Nysäter. Likarmad svängbro, byggd 1942, med en spännvidd på 23,2 + 23,2 m, en konstruktionslängden 110 m, bredden 9 m. Segelfri höjd är 4,3 m och den fria bredden är 13 m. Årsdygnstrafiken är ca 418 fordon/dygn. Elmekaniskt vrid- och domkraftsmaskineri.

Karta https://goo.gl/maps/qKDEi

Arbeten utförda av Sting
2008 – Konstruktion av elmekaniskt svängmaskineri samt el- och styrsytem
2010 – BL vid utbyte till nytt svängmaskineri och nytt styrsystem
2010 – Framtagning av OTB och konstruktionshandlingar (el och mek) på nytt svängmaskineri
2013 – El- och mekinspektion
2015 – Konstruktion av givarfäste
2016 – Huvudinspektion el och maskin
2017 – Elkonstruktion nya nödstopp

Vägbro, 21-935-1, över Storsjön vid Åsunda. Bro av typen holländsk klaff, byggd 1994, med en spännvidd på 15,9 m, konstruktionslängden 16 m och bredden 9 m. Avstånd till högsta högvattenyta är 1,4 m och årsdygnstrafiken är ca 2 800 fordon/dygn. Elhydrauliskt maskineri och klaff med liggande hydraulcylindrar.

Karta https://goo.gl/maps/Er4Iy

Arbeten utförda av Sting
2013 – Elinspektion
2013 – PL utbyte  av bomdriv och vägsignaler samt delar av TV-bevakning
2016 – Huvudinspektion el och maskin

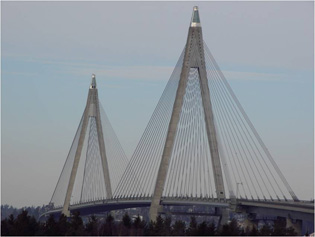

Uddevallabron är en vägbro, 14-989-1, över Sunningesund vid Sundsvik. Snedkabelbro, byggd år 2000, med en spännvidd på 179 + 414 + 179 m, konstruktionslängden 1 712 m och bredden 23,3 m. Fri höjd i farled är 45,3 m och årsdygnstrafiken är ca 7 900 fordon/dygn.

Karta https://goo.gl/maps/vpMdd

Arbeten utförda av Sting
2007 – Inspektion
2007 – Installation av kameror
2007 – Underhåll
2009 – Konstruktion av fallskydd
2010 – Installation lås och larm
2010 – Byte flyghinderljus
2010 – Underhåll
2011 – Inspektion
2011 – Underhåll åkvagn
2012 – BL utbyte åkvagn
2013 – Installation isvarning
2014-2015 – Ombyggnad av skyddshuvar
2014-2015 – Byte av pottor nedre kabelförankring
2017 – BL bättringsmålning
2017 – Inspektion hängkablar

Vägbro, 16-369-1, över Göta kanal vid Brosundet mellan Vänern och Vättern. Enkelklaffbro, byggd 1983, med 13,5 m spännvid, konstruktionslängden 14 m och bredden 4,5 m. Avståndet till högsta högvattenyta är 1,7 m och årsdygnstrafiken är ca 240 fordon/dygn. Lyftmaskineriet är elhydrauliskt med stående hydraulcylindrar och fasta vridlager.

Karta https://goo.gl/maps/3qKK2

Arbeten utförda av Sting
2008 – Inspektion
2010 – OTB hydraulik
2011 – BL hydraulik
2015 – Elkonstruktion länspump
2016 – Utbyte styrsystem
2016 – Huvudinspektion el och maskin
2016 – Konstruktion av ny trappa klaffkammare
2018 – Konstruktion av arbetsplattformar

Vägbro,15-1512-1, över Dalslands kanal vid Mustadsfors, Dals Långed. Bro av typen holländsk klaff, byggd 2006, med en spännvidd på 9,9 m, konstruktionslängd 10 m och bredden 5 m. Årsdygnstrafiken är ca 150 fordon/dygn. Elhydrauliskt maskineri.

Karta https://goo.gl/maps/RXJk2

Arbeten utförda av Sting
2006 – BL vid nybyggnation av broklaff
2010 – El- och mekinspektion
2011 – Garantibesiktning av broklaff
2013 – El- och mekinspektion
2015 – Upprättat handlingar för återbyggnad av påkört räcke
2016 – Huvudinspektion el och maskin

Port Mann Bridge är en snedkabelbro i över Fraser River och förbinder Coquitlam med Surrey i British Columbia nära Vancouver. Bron är byggd 2012 och har totallängden är 2 002 m, längsta spannet 470 m, bredden 65 m den segelfria höjden 42 m.

Karta https://goo.gl/maps/0hjnT

Brooklyn Bridge är den äldsta hängbron i New York. Bron sträcker sig över East River från Manhattan till Brooklyn och blev världens största hängbro när den var klar. Den var också den första hängbron vars konstruktion använde sig av stålvajer. Brooklyn Bridge började byggas år 1869 och invigdes fjorton år senare, den 24 maj 1883. Första dagen korsade 1800 fordon och 150300 personer bron. Kostnaden för att bygga bron, med huvudspann på 486 m, uppgick till 15 miljoner USA-dollar. Runt 27 personer förlorade livet i samband med att bron byggdes.

Studiebesök på Brooklyn Bridge, NY. Gammal bro innebär ständiga reparationer och bättringsmålning. GC-vägen ovanpå trafiken ger bilarna fler filer, sex stycken, på bron.

Karta https://goo.gl/maps/h7hJN

Harlem River, korsar genom Manhattan och sammanbinder Hudson River och East River.
Den har åtta öppningsbara broar;
– Wards Island Bridge
– Willis Avenue Bridge
– Third Avenue Bridge
– Madison Avenue Bridge
– 145th Street Bridge
– Macombs Dam Bridge
– West 207th Street/University Heights Bridge
– Broadway Bridge

http://www.nyc.gov/html/dot/html/infrastructure/bridges-harlem.shtml

Kartor https://goo.gl/maps/hzXbg
